Levas

Para esta tercera evaluación nos centraremos en uno de los mecanismos mas ocupados en la industria en este caso hablamos de las Levas

¿Qué es una leva?

Es un mecanismo que genera movimiento deseado en un seguidor por medio de contacto directo. Por lo general las Levas van montados en ejes rotatorios aunque pueden ser empleadas inmóviles y el seguidor sea el que se mueve el rededor de ellas. Cambien pueden producir movimiento oscilatorio o pueden convertir movimientos de diferentes maneras

La forma de la leva es determinada por el movimiento del seguidor. En la ingeniería las Levas tienen muchos beneficios al emplearse a diferencia de los mecanismos articulados de cuatro barras de cinemática

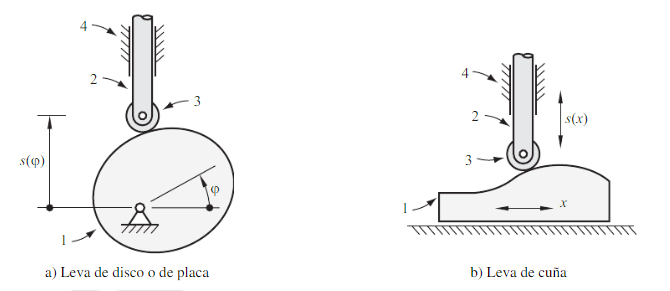

Figura 1° leva mas ocupadas en la industria

DIAGRAMA DE DESPLAZAMIENTO

El diagrama de desplazamiento “y = f (θ)” representa, en el caso más general, la posición del seguidor respecto de la posición de la leva. Por ejemplo en una leva de placa con seguidor de movimiento rectilíneo alternativo, representaría la posición del seguidor respecto del ángulo girado por la leva, pero en otros casos, tanto “y” como “θ”, pueden ser desplazamientos lineales o angulares

Cuando se desea realizar un desplazamiento del seguidor de subida y bajada sin detenciones, un movimiento muy adecuado es el armónico. ya que este tipo de movimiento tiene velocidades y aceleraciones que son funciones continuas.

Figura 2° Diagrama de desplazamiento con movimiento armónico

Si se desea que el seguidor realice unos desplazamientos de subida y bajada entre detenciones, un movimiento adecuado es el cicloidal, puesto que este movimiento tiene aceleraciones nulas al inicio y al final, correspondiéndose con las aceleraciones nulas de las detenciones.

Figura 3°Diagrama de desplazamiento con movimiento cicloidal

actualmente se encuentran muchos software los cuales nos pueden ayudar a realizar los diseños de levas

algunos tienen un costo pero tambien hay algunos gratis en internet por ejemplo iniciaremos con el de paga el cual se trata de dos, los cuales son Catia y Solidworks ambos son programas para diseñar figuras con escalas y con un gran detalle. y el gratuito se trata de oneshape.

Figura 4° logos de os software Catia y Solidworks

Autor:
Luis Alberto Cano Alvarez
